在恒定的氣壓下，單位質量的樣品溫度升高1K所吸收的熱量。
將試樣與一已知比熱容的標準物質（藍寶石，主要成分為Al2O3）在其他條件相同下進行溫度（線性增大）掃描，然后量出二者的縱坐標（DSC信號），根據下列公式進行計算。
公式：
由此可得：
先后進行三次測試：空白測試、藍寶石測試與試樣測試。每一條有樣品的DSC線都要減去空白測試曲線，再用試樣測試曲線DSC信號與已知的藍寶石DSC信號進行比較。
1為空白坩堝實驗，2為藍寶石校準實驗，3為試樣實驗。

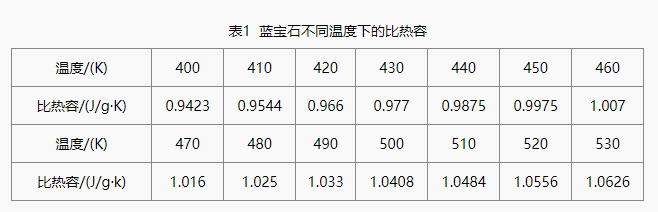

由表可知在某溫度區間內藍寶石的比熱容值很穩定。
如圖，縱坐標的值即為上式中的DSC/(mW/mg)，橫坐標為溫度/℃（絕對零度0K= -273.15℃，升高1K即升高1℃，所以273.15K=0℃）
ISO 11357-4:2014，GB/T 19466.4-2016以及ASTM E1269-11。
差示掃描量熱儀（Differential Scanning Calorimeter，簡稱DSC），型號DSC 214，配套人工藍寶石圓片（α-Al2O3），鋁制坩堝以及液氮制冷系統等。
在實驗過程中的溫度范圍內不發生相變與化學反應的固體或者液體。
坩堝選擇：三套有蓋坩堝，坩堝材質為純Al。不同樣品坩堝質量應盡可能相同，總質量偏差不超過0.1mg。
樣品要求：在測試過程中無相變與化學反應。;
實驗要求：對儀器所給的恒溫下熱流對時間（或溫度）的基線斜率進行調整 , 使等溫基線Ⅰ和Ⅱ處于同一條水平線上
1、熱傳導差的試樣誤差較大。因此盡量減小該種類的試樣體積或者質量，還可通過適當降低升溫速率，使試樣充分受熱；
2、每段測試段長度不宜超過200℃，越小越好，過長可分段，中間保持數分鐘等溫狀態；
3、坩堝質量不同。坩堝質量不同會導致其工作基線校準有誤，或者使標準樣品與試樣的DSC線存在誤差，因此盡量使實驗中的坩堝質量都相同；
4、試樣與藍寶石質量不宜相差過大，否則有可能使結果產生較大誤差；
5、確保試樣與藍寶石在坩堝中以及坩堝在爐池中的位置都在正中央，否則藍寶石偏離坩堝中心將可能導致測定結果偏大[3]。
